Este é um circuito extremamente simples, que foi utilizado como um "Gerador de Sinais" para alguns circuitos.
É um dos primeiros circuitos que se montam quando aprendemos eletrônica, devido a simplicidade.

Utilizei este circuito como teste do indicador de RPM digital para o display do Tigra, que fiz para o display do carro,
com 2 destes circuitos simulei a entrada de sinal da injeção eletrônica do carro e do sensor de
velocidade, para o teste do computador de bordo para o display do carro.
Utilizei também para teste do frenquencimetro, etc.



Para todos estes circuitos, serviria qualquer tipo de gerador de sinais, ou qualquer tipo de oscilador.
Já que apenas era necessária uma frequência não muito alta, e constante de entrada.
Uso este tipo normalmente por ser de fácil montagem no proto-board, admitir uma gama muito grande
de valores dos componentes, e é de fácil cálculo de frequência.

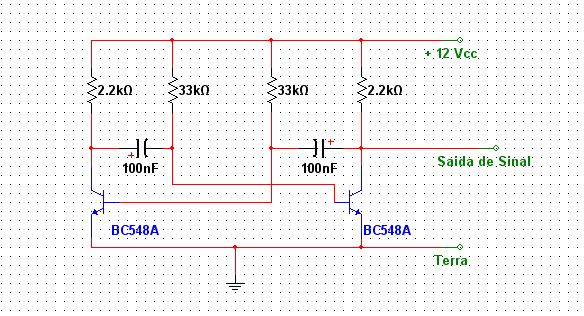

Circuito:


Obviamente, para cada situação utilizei valores diferentes dos componetes para obter a frequência desejada.
Normalmente, apenas montava o circuito em um pequeno espaço do proto-board enquanto fazia os protótipos
de montagem.
