Agora vou mostrar como foi feita a montagem do painel do forno:

O painel que foi montado aqui está com o circuito da versão 2, ainda não terminei de construir a placa do projeto 3, com
todos os circuitos de controle.

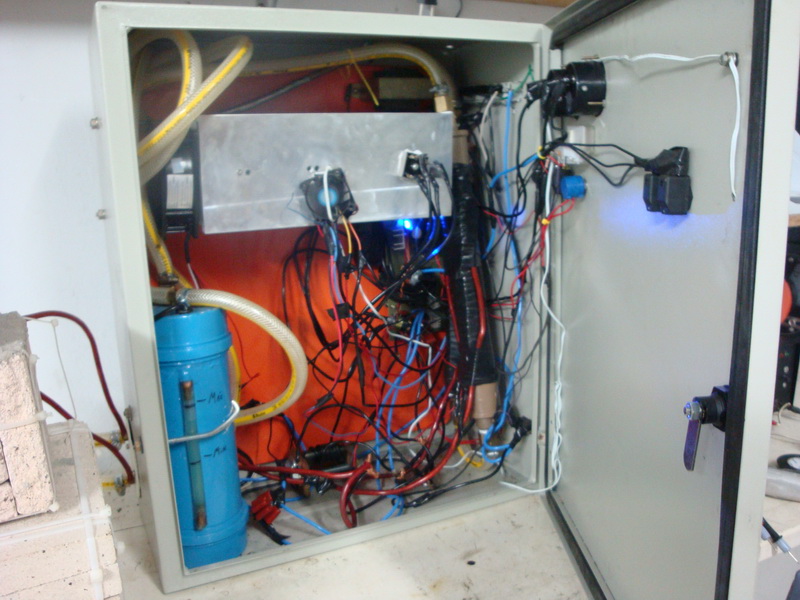

Veja que no painel coloquei um radiador de calor absurdamente grande, irei ainda furar as laterais do forno para criar uma passagem
continua de ar através dele.
Atrás do pequeno cooler estão os 2 IGBTs, no meio da montoeira de fios está a placa do circuito 2.
Depois, tudo ficará bem mais organizado, estou apenas montando e mantendo tudo em funcionamento, vendo quais são os pontos
deficientes para que sejam corrigidos antes da montagem final.

O Circuito de refrigeração com água e ar, já são o circuito final, o radiador de calor também será este, e os bancos de capacitores
também já devem ser os definitivos.

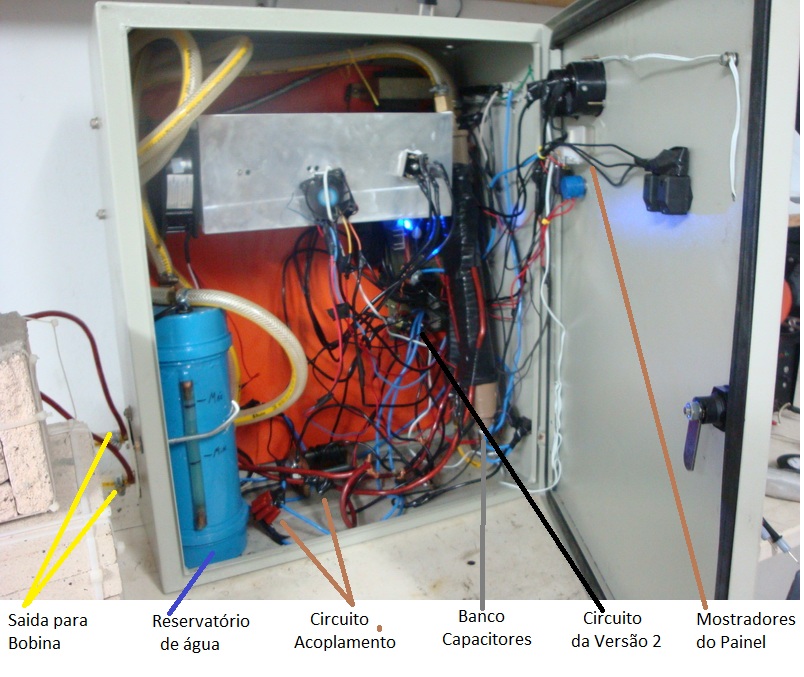

Aqui, uma foto do painel com a descrição de suas partes.

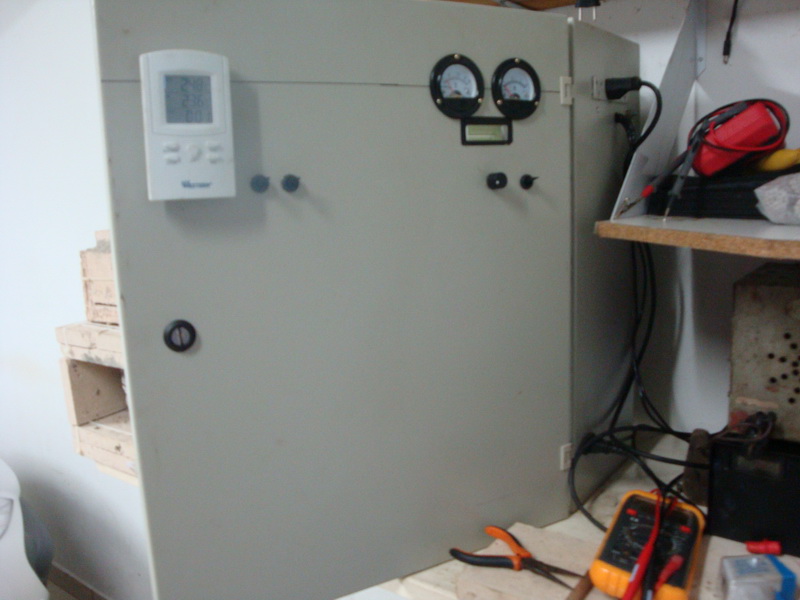

A seguir, a parte de fora do painel com a porta aberta.







A Seguir a descrição da lateral do painel.
Há uma entrada principal de 220Vca na parte inferior, na parte superior, há 4 tomadas que apenas repetem a tensão de entrada,
ali, eu ligo o VARIAC, a tensão que passa pelo regulador VARIAC, volta para o painel pela "Entrada de Tensão para o Inversor".
Esta será a tensão que será retificada e invertida para frequência de ressonância da bobina.

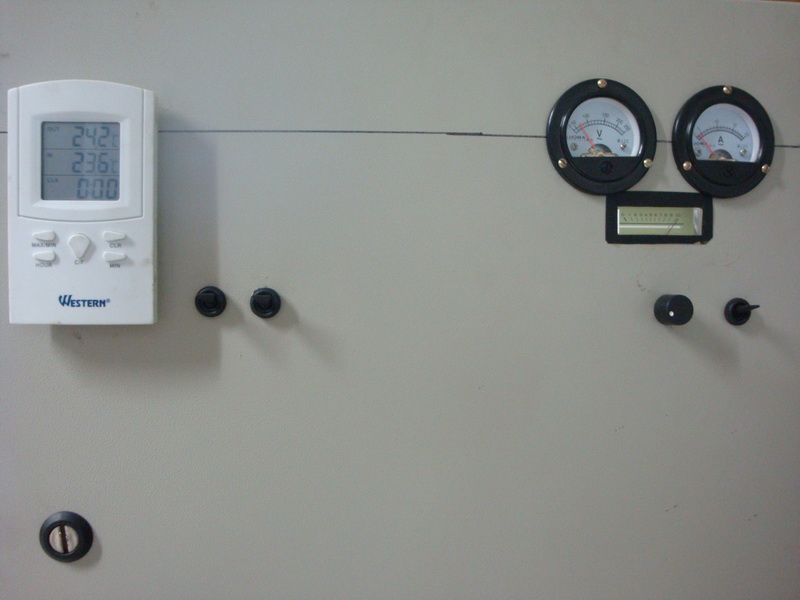

Aqui a foto da porta do painel com os controles e mostradores.
É bem provável que sejam colocados LEDs indicadores dos circuitos que estão ligados, assim como LEDs indicadores
dos circuitos que apresentam aquecimento excessivo (Ainda não projetado).

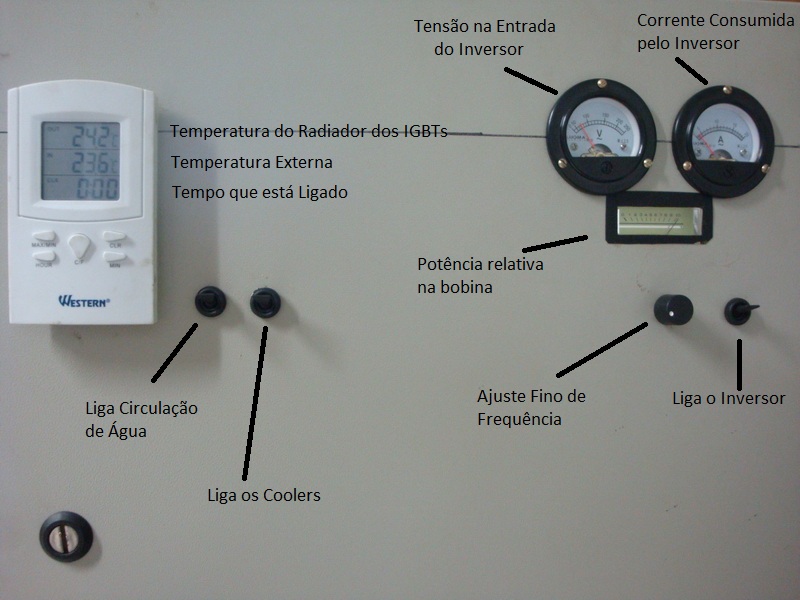

Aqui, mostro para que serve cada item.

A temperatura do Radiador de calor, é mostrada através de um sensor colocado entre os 2 IGBTs,
A temperatura externa é a temperatura ambiente, e o tempo que está ligado serve para que eu possa monitorar os testes que
faço com as diferentes bobinas (Tenho montados 3 tamanhos diferentes) com diferentes frequências.
Este conjunto, como pode ser visto, foi comprado pronto (R$30,00), pelo preço, não vale a penas perder tempo montando algo
assim.

A Tensão na entrada do inversor, é mostrada por um indicador analógico, eu sempre prefiro os indicadores analógicos ao invés dos
digitais, não há motivo para isso, apenas preferencia pessoal.
O Indicador de corrente serve da mesma forma, com esses dois dados posso calcular a potência consumida do forno.
A potência relativa, cheguei a montar uma barra de LEDs para mostrar a potência, mas como já disse logo a cima,
prefiro os mostradores analógicos.

Logo abaixo dos mostradores estão, a chave que liga o circuito de refrigeração por água, que liga a bomba d`agua que está
dentro do reservatório e é responsável por refrigerar os capacitores e a bobina de aquecimento para que ela não derreta..
Ao seu lado, a chave que liga os coolers, um que está no radiador de calor dos IGBTs, que por enquanto está apenas com a
refrigeração a ar (Não será refrigerado a água a não ser que seja necessário) e o cooler que refrigera o radiador de calor que
esfria a água do reservatório, que está atraz do painel.

Depois, um potenciômetro de 10 voltas que faz o ajuste fino da frequência do inversor para que se tenha o melhor rendimento
para a carga que está no interior da bobina.

E por último, a chave que liga o circuito inversor.






















Está feito até aqui, a próxima etapa está em análise.
E estará disponível na PARTE 5, assim que estiver concluída.
