A seguir, mostro como montei meu primeiro forno elétrico para derreter alumínio em casa.
A vantagem de derreter em forno elétrico é a limpesa, maior aproveitamento do metal devido a menor oxidação, entre muitas outras vantagens.

Este projeto se iniciou devido a vontade de derreter alumínio, apenas para aprender, já que trabalho normalmente só com ferro fundido.

Primeiro fiz um painél elétrico, com um dimmer para controlar a potência entregue a resistência e portanto a temperatura.
Adicionei um controle de temperatura para o forno se desligar, caso a temperatura do painel fique muito alta.
Coloquei um amperimetro, que consegui em uma sucata, para ter um controle visual da potência.

O projeto do dimmer e do controle de temperatura estão disponíveis aqui neste site, na área de eletrônica. Ou em links nesta página.
Mas, para este projeto, fiz tudo em uma mesma placa.

O diagrama do controle do forno é mostrado a seguir:

Fiz o controle de temperatura transistorizado e na placa mostrada a seguir coloquei uma trilha que pode ser modificada, que na verdade muda o modo como o controle de temperatura funciona. Fiz do modo em que se o NTC esquentar, o relé se desarma. Isso é apenas para que se possa escolher se vai se trabalhar com os contatos NA ou NF do relé, então fiz uma coisa que eu possa mudar no futuro caso ache interessante de alguma maneira.

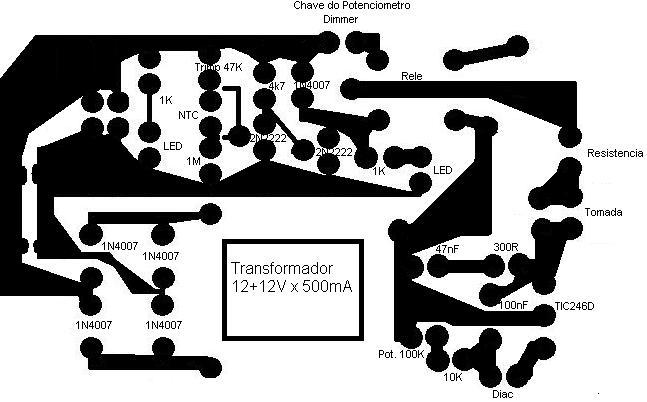

A placa de circuito impresso ficou assim:





A foto a seguir mostra o controle do forno já montado. Faltando apenas furar para colocar os LEDs para mostrar no lado de fora.
Um LED Verde que indica que está ligado, e um LED Vermelho que indica o desarme por alta temperatura.


As fotos a seguir mostram que fiz de uma maneira bem rudimentar, porém funcionou!
Mas já estou trabalhando em outro projeto que deixará ele melhor, e mais profissional.


Fiz da seguinte maneira:

Peguei uma lata de tinta de 3,6l vazia, e revesti a parte de dentro com argila refratária.
Fiz 2 furos para saída da resistência.
Com uma lata de achocolatado vazia, dei 3 voltas com uma resistência comprada na internet, de 2050W.
Coloquei dentro da lata de tinta revestida com argila, e fechei a parte de cima também com argila, deixando livre a área entre a resistência e o refratário da lata.

Para o teste, enchi a lata de água, não deu 3 minutos e a água estava fervendo.

Então, resolvi derreter chumbo (Pb), que possui o ponto de fusão baixo, 327,4ºC.






Foi derretido 6,5Kg de Pb em cerca de 30 minutos.
O tempo está muito relacionado com a forna de compactação da carga.








Já que derrete chumbo .....
Resolvi tentar com um metal de ponto de fusão mais elevado. O Alumínio puro, derrete a 660ºC.
Foto do alumínio sólido. Ao fundo o cadinho está vermelho.


Alumínio Fundindo, já com liquido ao fundo.


Alumínio derretido. A temperatura aqui já havia passado do ponto, pois não pensei que seria tão rápido e não cuidei muito.


Coloquei carga sólida para baixar a temperatura mais rápido, e aí está o alumínio líquido em manutenção.
Como é para fins didáticos, está pronto para vazar.



O correto, seria fazer a fusão em um cadinho de grafite, pois o aço da lata pode contaminá-lo com Fe, depois fazer a desgaseificação do alumínio para evitar bolhas nas peças, e depois vazá-lo em um molde de areia, coquilha, etc;.
Mas, o objetivo aqui era apenas derreter e testar o funcionamento do forno, e não fabricar peças com qualidade, isso já é outra história.

O Próximo forno será feito de maneira diferente, com diversas melhorias, principalmente na parte de forno.
Ficará mais bonito e profissional.
Será feito com resistência de menor potência, terá melhor isolação térmica, etc;

Antes de utilizar o forno que você montar, visite a página com dicas de segurança, produção, aproveitamento, etc; clicando AQUI.
E prefira SEMPRE a segunda versão, que já está divulgada no link a seguir!

Quando estiver pronto, será divulgado aqui no site.   Já está pronto e disponível AQUI!!!!
