Aqui eu mostro como montei
um sistema de
recepção de canais por satélite, esse
projeto
começou em setembro de 2009.
Chego a pegar mais de 2000 canais do mundo todo, contando os codificados.
Não se trata de pirataria, é recepção de canais livres, portanto, você não recebe com este sistema, canais de TV por assinatura por exemplo.
A não ser que estajam livres temporariamente, como acontece em alguns casos.
Depois de ter a idéia de montar o sistema, procurei na internet sobre o assunto e achei o site do vcfaz.net, onde a um fórum específico para este tipo de equipamento.
Com a ajuda de alguns usuários, iniciei a compra de peças e montagem do sistema. Lá naquele fórum, meu apelido é Eutético.
Bom, para começar é necessário os seguintes itens:
1 Antena de chapa de 2,10m (Compre a maior que puder, assim que puder, trocarei por uma maior ainda)
1 Cabeçote rastreável
1 Braço atuador de 24"
1 Motosat
1 Receptor com suporte ao protocolor Motor, ou motorized, ou protocolo 1.2
1 LNBF C/Ku (para recepção de sinais lineares)
1 LNBF C com banda extendida
1 Tubo alongador para recepção de sinais circulares
1 Chave DiseqC 4x1
Cerca de 60m de cabo coaxial de 50 ohms, com malha de 90%
Alguns itens comprei na Usatel, em São Paulo (Antena, motosat, braço atuador...),
Outros, comprei de amigos do fórum (Chave DiseqC, LNBF...),
e outros, em lojas da minha cidade (Cabos coaxiais).
Comprei aos poucos, conforme o orçamento permitia, a montagem é fácil e não requer conhecimentos muito criticos, a não ser pelo fato de que tem que ser feito da maneira certa, respeitando medidas e alinhamentos necessários.
Definitivamente, não é coisa para quem desiste no primeiro erro.
O ponto crítico, realmente são os ajustes, levei 1 dia para montar a antena no telhado, tudo sozinho.
E levei 10 meses para conseguir rastrear os satelites da maneira correta. Então, veja a dificuldade de ajuste.
Óbvio que como é hobby, só mexia nos fins de semana que não chovia.
E entre uma foto e outra daqui, houveram várias modificações que eu ia fazendo no decorrer dos ajustes para melhorar.
Cada caso é um caso, então não adianta comprar a antena rastreável funcionando de alguém e instalar na sua casa, porque o ajuste muda conforme latitude/longitude.
A não ser que sejam moradores muito próximos geográficamente.

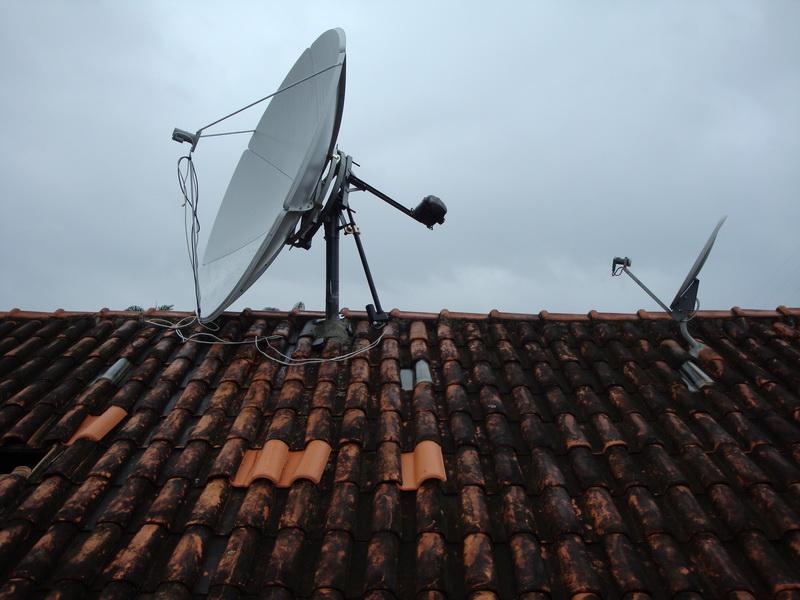

Bom, a antena montada ficou assim:
Note que vão 3 cabos para os LNBFs.
Aqui, como estava na fase de ajustes, está apenas o LNBF banda C linear, pois são os sinais mais fáceis de se sintonizar.
Depois de todo o sistema montado, deve-se procurar seguir o cinturão de satélies, que ficam sobre a linha do equador.

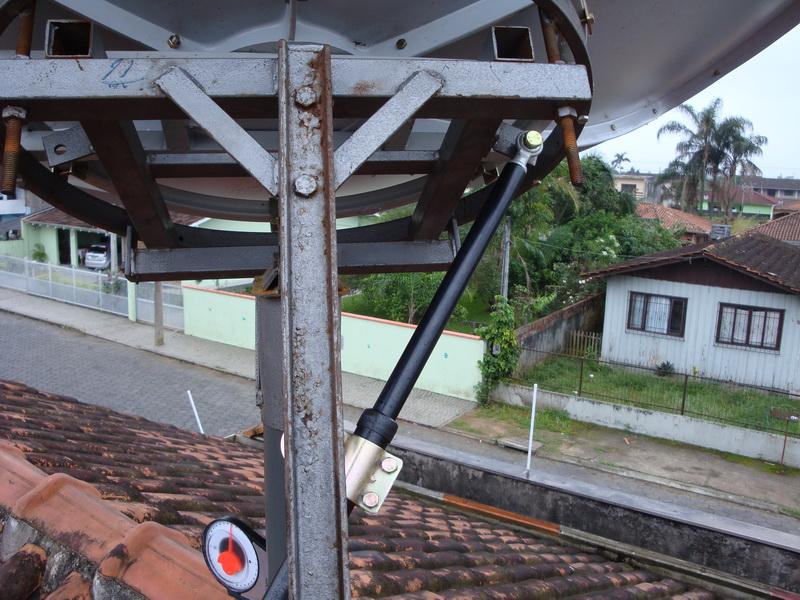

Veja a fixação da antena:
Ela deve ficar presa corretamente no cabeçote, muito bem centralizada.
Lembre que os satétites estão a mais de 30000Km de distância, e 1mm aqui, representa uma grande distância no satélite.
Além destes parafusos, coloquei outros 9, para garantir que a antena não vá embora com os ventos.
Os ventos costumam ser muito fortes aqui, principalmente entre janeiro/fevereiro. Por sorte, nunca tive problemas além de um
desalinhamento em relação ao norte, que já tomei as providências para que não ocorram mais.
Para regulagem da antena, deve ser feito o seguinte:
Posicionar o cabeçote de forma que ele fique com sua base na posição horizontal, conforme a próxima foto.
Isso você pode fazer prendendo o motor na base, e utilizando o motor para movimentar o cabeçote até esta posição.
Daí, gire o cabeçote até a antena ficar apontada para o norte verdadeiro. (Não é o norte da bússola, que é o magnético) tem que ser o norte verdadeiro.
Se quiser utilizar a bússola, veja no site www.dishpointer.com na opção "motorized dish" qual seu azimute em relação ao norte verdadeiro. Isso muda para cada região.
Ajuda bastante também, se localizar no mapa do dishpointer, o local exato da antena em seu terreno, e ele dá a direção para o norte verdadeiro,
porém, se deve ter o cuidado de colocar o marcador exatamente onde está a antena em sua residencia.
Com isso feito, pode prender a antena, e posicionar o LNBF.
Com isso tudo feito, basta saber sua latitude, pode ser descoberta com um GPS ou com o google earth, ou apenas ligando para o aeroclube de sua cidade e perguntando...
Usando a tabela abaixo, você tem qual o ângulo de declinação para sua latitude, e qual o ângulo de off-set.
No meu caso, minha latitude é próximo de 26 Graus, portanto, minha declinação deve ser de 26,56 Graus e meu Off-Set, deve ser de 3,83 Graus.
Esta tabela, está no fórum do www.vcfaz.net, em forum / equipamentos / operação rastreável para todos e não é de minha autoria.

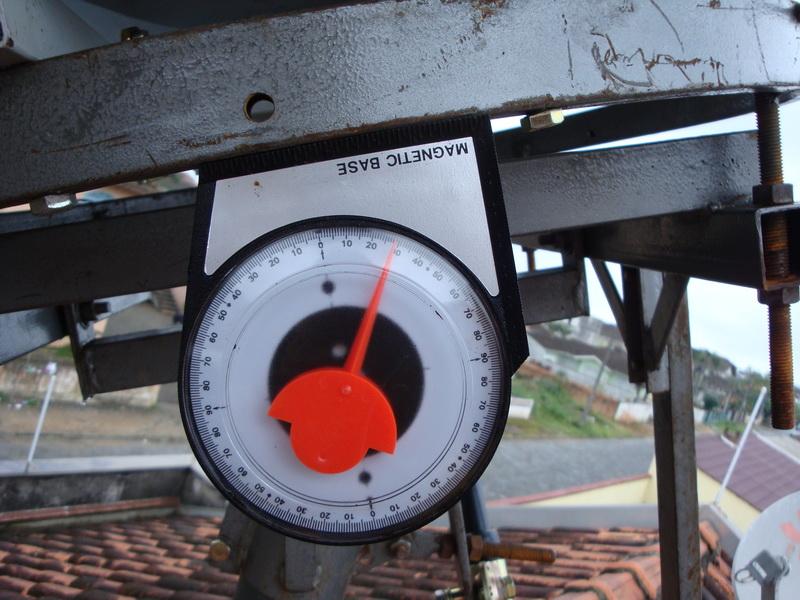

Na foto abaixo, a medição do ângulo de declinação (Ou, elevação do cabeçote)
Caso você não tenha um inclinômetro, pode ser improvisado com um pequeno peso e um transferidor, você acha fácil como fazer isso na internet.

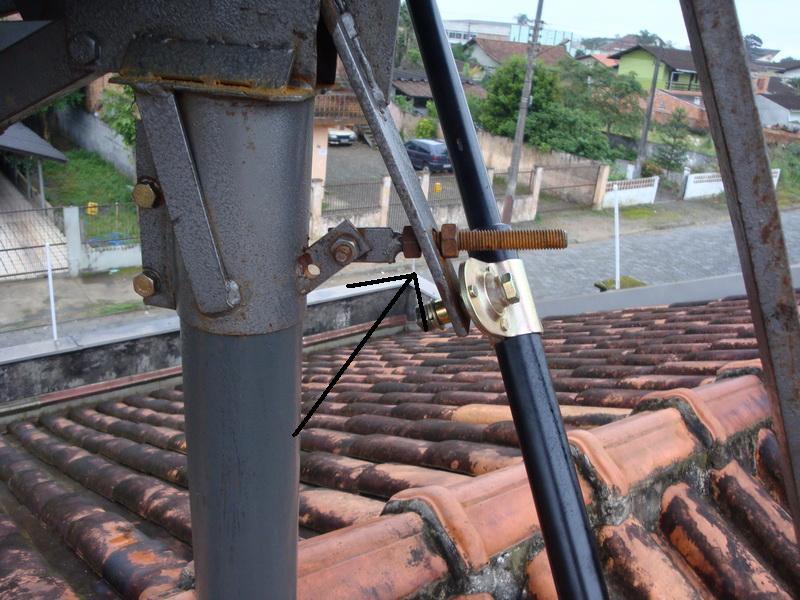

Este ângulo é ajustado no parafuso desta foto:

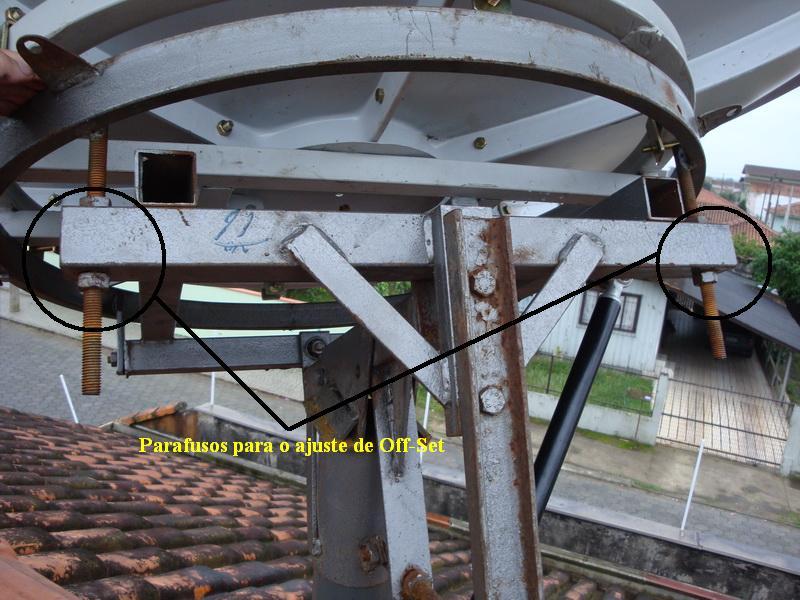

E o ajuste de Off-Set, é feito nestes parafusos:
Aqui, uma foto do meu ângulo de Off-Set, está mostrando aproximadamente 30 Graus, são os 26 da elevação mais os 4 do off-set.
Aqui uma foto da antena posicionada para o Oeste:
Depois disso tudo feito, com ela na posição do Norte verdadeiro, tente localizar o primeiro satélite ao Leste (O mais perto do norte verdadeiro), faça o ajuste fino do LNBF, faça o ajuste fino da inclinação e do Off-Set até obter o melhor sinal.
Depois, faça a mesma coisa para o satélite do lado Oeste do norte verdadeiro (O mais perto do norte verdadeiro), você vai ver que terá que refazer os ajustes finos, refaça.
Volte para aquele satélite que você pegou primeiro, talvez o sinal tenha caído um pouco, refaça os ajustes, e volte até o satélite do oeste.
Faça isso até obter o melhor sinal dos dois satélites, então sua inclinação e seu off-set estão ajustados.
Daí, é só partir para os próximos satélites, sempre voltando e refazendo os ajustes.
No meu caso, tentei fazer com todos os LNBF juntos, acabei desistindo, ficou muito difícil, Ajustei só com o LNBF banda C / Ku, usando apenas a banda C, depois ajustei os satélites Ku, e depois adicionei o LNBF banda C Circular. Está tudo em uma diseqC 4x1.
Estou gostando muito do sistema, dá trabalho, mas é um ótimo hobby, é uma pena que aqui chove tanto nessa cidade e sou obrigado a ter tudo isso no telhado.

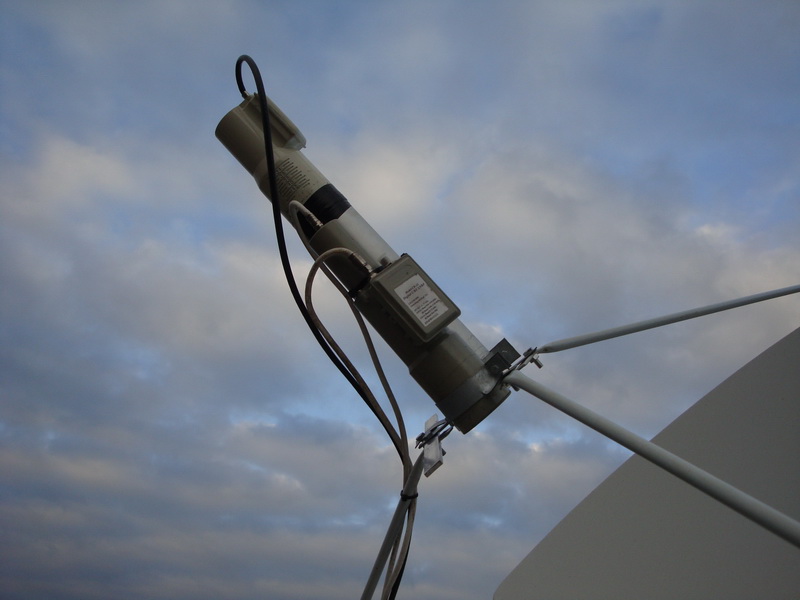

Depois, coloquei o LNBF C/Ku, e o LNBF com tubo alongador para pegar os canais dos satélites circulares, tendo então, em uma única antena, a recepção de 3 tipos de sinais satelitais.

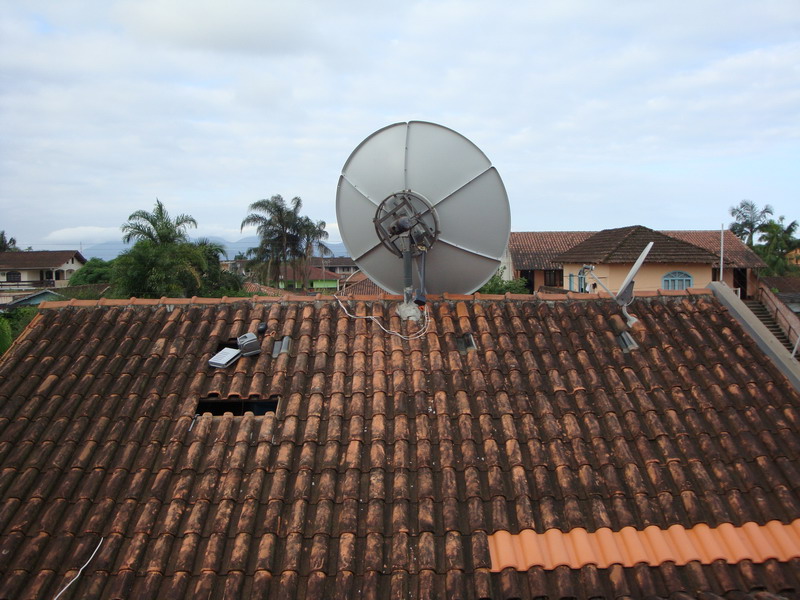

Na foto a seguir, se pode ver todos meus equipamentos que levo ao telhado para os ajustes.
Também se pode ver a antena posicionada para o Leste, onde pego o i1002, o satélite mais a leste que se pode pegar nesta região.
É possível também ver as telhas novas que precisei repor, ehhehehehe

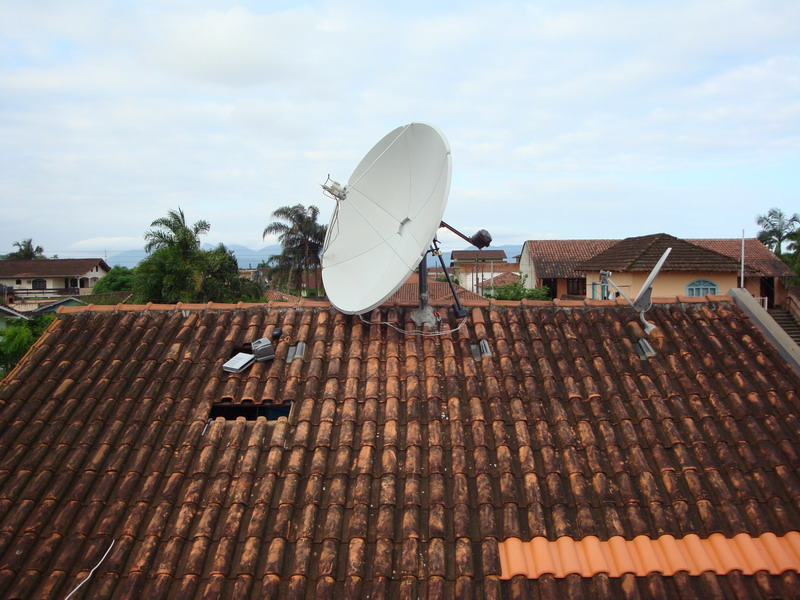

Aqui a antena virada para o Oeste, ainda sem o tubo alongador no LNBF banda C, nessa época, eu utilizava uma placa despolarizadora, que possui um rendimento pouco menor.
Está apontada para o SatMex 5, o satélite mais a Oeste que se poder pegar aqui nesta região.
Tenho a sorte de morar em um local onde toda a visada de satélites fica livre de morros, prédios, etc;
Antes de escolher o local para sua antena, procure pesquisar sobre o funcionamento e qual o melhor lugar do terreno para colocá-la, as vezes um erro de 1m no local da antena pode representar a falta de captação de muitos canais devido a alguma barreira entre a antena e o satélite.
