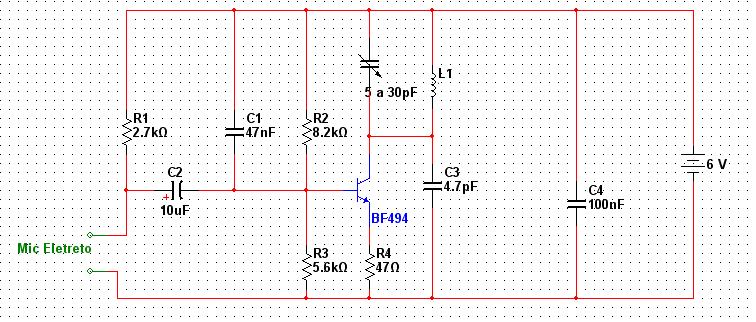

O circuito a seguir é de um transmissor de FM muito simples, já montado diversas vezes também.
É um projeto bem conhecido e está disponível em vários locais na internet.



Você pode usar um microfone de eletreto comum, de 2 terminais na entrada, utilizar este circuito para espionagem,
escondido dentro de um vaso por exemplo.
Pode também, no lugar do microfone, inserir sinais de audio de um CD-Player, mp3-Player, etc; Utilizando como pequena rádio.

O alcance é pequeno, de apenas algumas dezenas de metros.
O circuito é muito interessante para fins didádicos no aprendizado sobre transmissores.
Nenhum componente é crítico, podendo ser utilizado equivalmentes.





O capacitor variável, pode ser substituído por um capacitor fixo naquela faixa de valores.
A Bobina L1, é feita por 4 voltas de fio 18AWG ao redor de uma caneta.
Variando o espaçamento entre as espiras, você varia a frequência de transmissão.
A tensão de alimentação pode ser de até 12V, porém, com ótima filtragem para que não ocorram ruídos de 60Hz.

Utilize um rádio, sintonizado na frequência desejada, e varie o espaçamento das espiras até obter o sinal no rádio.

Caso queira um alcance pouca coisa maior, coloque um fio na base do transistor BF-494 que servirá como antena.
